WES 215 Barrières à cardan

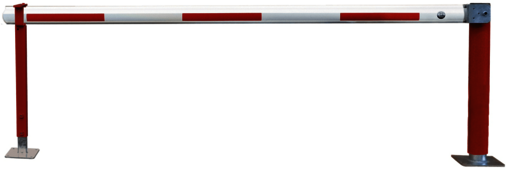

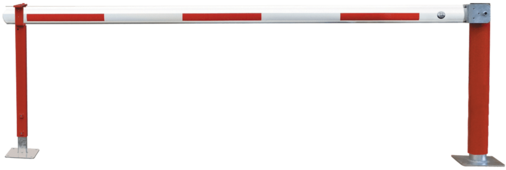

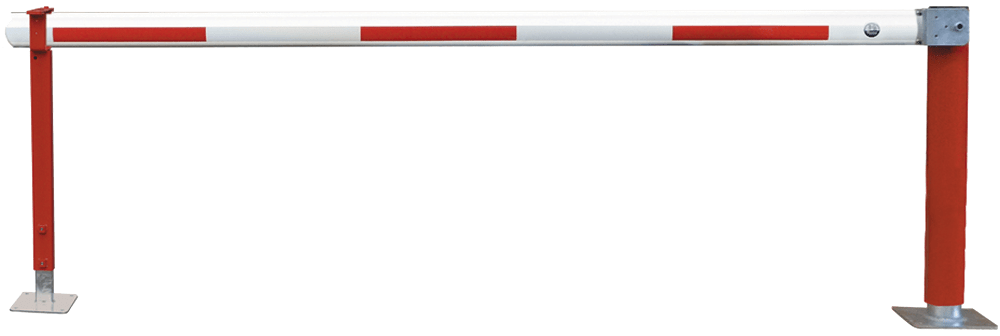

Barrière stable à cheviller/bétonner (2 supports d'appui fixes)
  • très robuste pour l'industrie ou comme barrage forestier

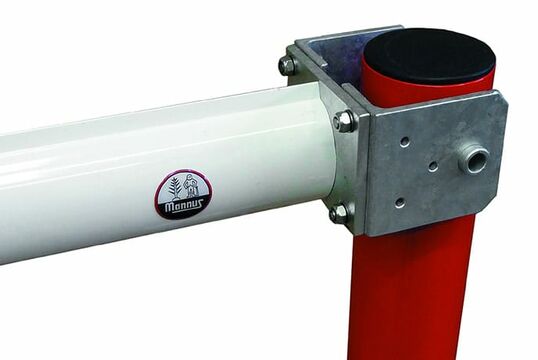

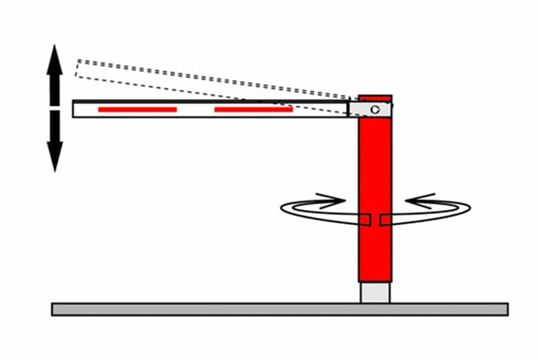

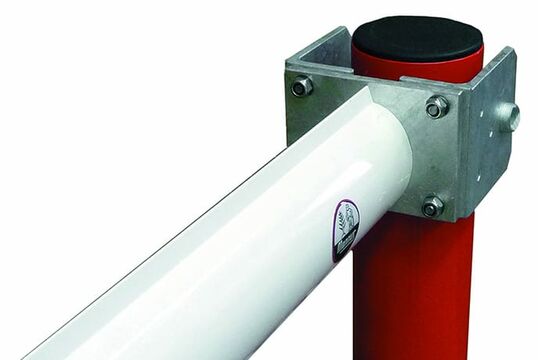

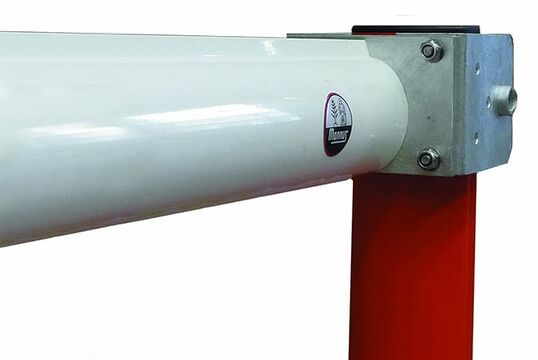

  • pivotement à la cardan et rotation, donc adaptation automatique au terrain montant ou descendant derrière le barrage

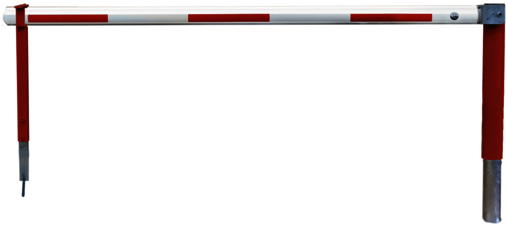

  • fixation par bétonnage du support principal surdimensionné en tube d'acier rond 100 x 3 x 1500 mm
  • deux appuis réglables en hauteur +100/-100 mm en tube d'acier 70 x 40 x 3 mm
  • barre de barrage ovale en aluminium 102 x 86 mm, avec protection anti-siège et coulisse pour panneau / publicité
  • verrouillable par cadenas, en option avec cylindre profilé ou serrure triangulaire pompier sur les montants d'appui
  • hauteur standard au-dessus du sol 1000 mm
  • tous les éléments en acier sont galvanisés à chaud
Téléchargements Fiche produit (122 Ko) Plan des fondations a bétonner (67 Ko) Plan des fondations a cheviller au sol (73 Ko) Instructions de montage (292 Ko)

Dimensions & références

Longueur Numéros d'article (à bétonner) Numéros d'article (à cheviller)
3,0 m 3-215-3000-0004 3-215-3000-0009
3,5 m 3-215-3500-0002 3-215-3500-0007
4,0 m 3-215-4000-0006 3-215-4000-0020
4,5 m 3-215-4500-0004 3-215-4500-0013
5,0 m 3-215-5000-0006 3-215-5000-0017
5,5 m 3-215-5500-0006 3-215-5500-0014
6,0 m 3-215-6000-0007 3-215-6000-0006
6,5 m 3-215-6500-0016 3-215-6500-0015
7,0 m 3-215-7000-0027 3-215-7000-0026
7,5 m 3-215-7500-0012 3-215-7500-0011
8,0 m 3-215-8000-0020 3-215-8000-0017
6,5 m 3-215-6500-0002 3-215-6500-0012
7,0 m 3-215-7000-0002 3-215-7000-0012
7,5 m 3-215-7500-0002 3-215-7500-0008
8,0 m 3-215-8000-0003 3-215-8000-0012

Accessoires

  • boîtier de serrure Cylindre profilé / CI pour : Tourniquets et limiteur de hauteur et WES 31 et WES 41
  • boîtier de serrure Cylindre profilé / CI et triangle pompier pour : Tourniquets et limitation de hauteur et WES 31 et WES 41
  • kit d'extension fermeture forcée pour tourniquet et limitation de hauteur (uniquement en liaison avec le coffre de serrure)
  • support de serrure Coffre de serrure Triangle de pompier pour tourniquets verticaux
  • support de serrure Coffre de serrure Serrure à cylindre profilé pour les verrous pivotants verticaux
  • kit d'extension verrouillage triangulaire Simplex pour tourniquet et limitation de hauteur
  • clé triangulaire pompier standard
  • cadenas 60 mm même clé 10 mm
