Schranke zum Aufdübeln

  • Gewichtsausgleich durch Gegengewicht
  • Gegengewicht u. Sperrbalken werksseitig austariert
  • Vertikal schwenkend, bei 90° verriegelbar
  • Alle Stahlbauteile feuerverzinkt oder Edelstahl
  • Hauptstütze aus Stahlrohr 100 x 40 x 3 mm, höhenverstellbar 30 mm abwärts,100 mm aufwärts
  • Alu-Oval-Sperrbalken 102 x 82 mm, mit Antisitzschutz und Schild- / Werbekulisse
  • Auflagestütze aus Stahlrohr 70 x 40 x 3 mm, höhenverstellbar 100 mm abwärts, 100 mm aufwärts

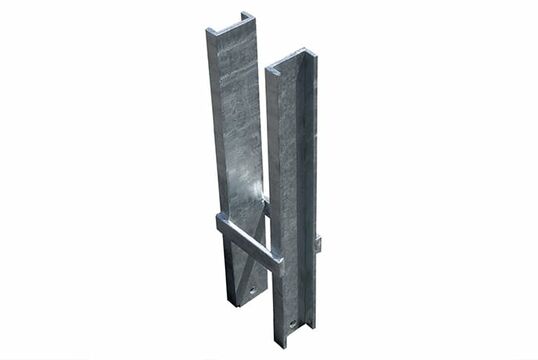

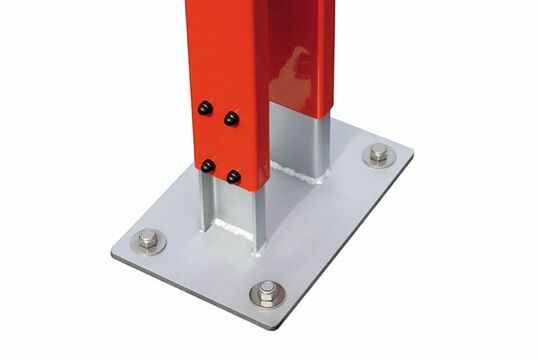

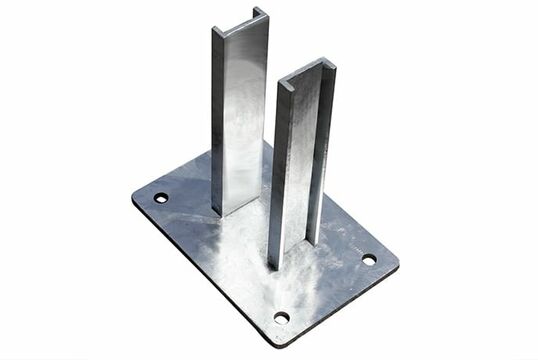

  • Befestigung durch Aufschrauben des Montageplattenadapters 400 x 270 mm oder Einsatz des Betonieradapters

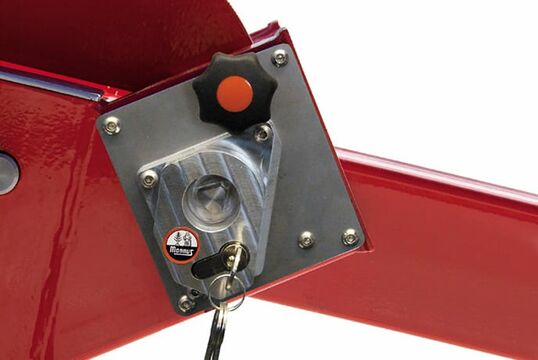

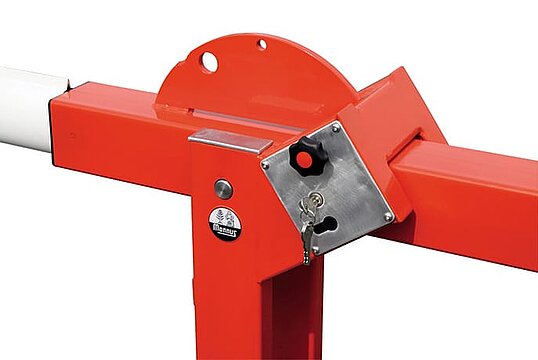

  • Standardschließung ist ein Doppelprofilzylinderschloss, bestückt mit einem Profilzylinder und einem Blindstopfen
  • Dreikantschloss SP8 oder DIN 3223 oder ein weiterer Profilzylinder ist nachrüstbar
  • Die Schließung ist links / rechts umbaubar z.B. bei gegenläufigen Schrankenanlagen
  • In geschlossener Position zzgl. abschließbar durch Vorhangschloss (Zubehör) an der Auflagestütze
  • Bis 8 m Sperrweite höhenverstellbare und gefederte Pendelstütze möglich
  • Höhe über Boden 1000 mm
Downloads Produktblatt (136 KB) Fundamentplan (85 KB) Montageanleitung (373 KB)
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}

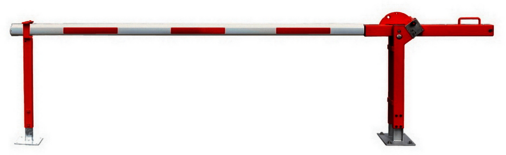

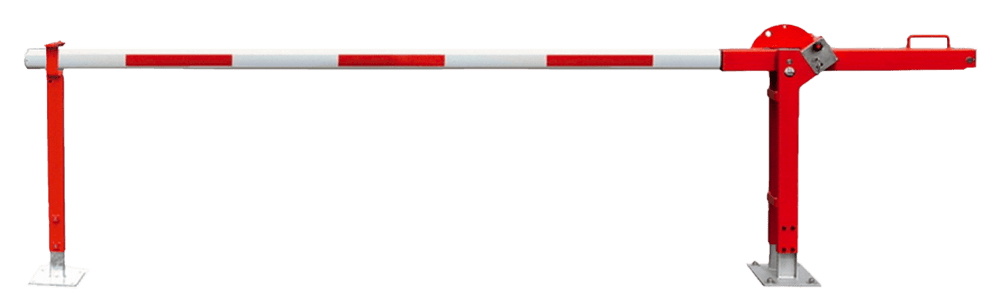

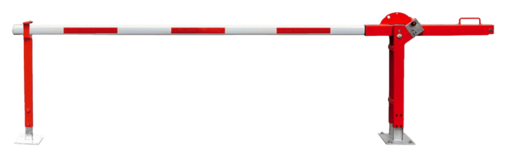

Feste Auflagestütze
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}

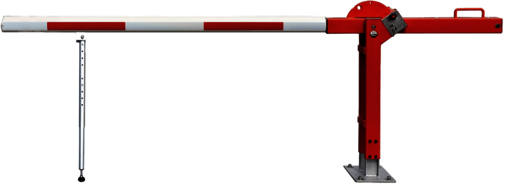

Gefederte Pendelstütze
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}
{f:if(condition: '', then: '', else: '{f:if(condition:\'\', then:\'\', else: \'WES 150 Gegengewicht Schranke zum Aufdübeln\')}')}

Maße & Bestell-Nr.

Länge Artikel Nr. (Feste Auflagestütze) Artikel Nr. (Gefederte Pendelstütze)
3,0 m 3-150-3000-0003 3-150-3000-0011
3,5 m 3-150-3500-0004 3-150-3500-0005
4,0 m 3-150-4000-0006 3-150-4000-0023
4,5 m 3-150-4500-0003 3-150-4500-0011
5,0 m 3-150-5000-0002 3-150-5000-0006
5,5 m 3-150-5500-0002 3-150-5500-0013
6,0 m 3-150-6000-0005 3-150-6000-0019
6,5 m 3-150-6500-0088 3-150-6500-0064
7,0 m 3-150-7000-0075 3-150-7000-0074
7,5 m 3-150-7500-0071 3-150-7500-0077
8,0 m 3-150-8000-0109 3-150-8000-0113

Zubehör

  • Feuerwehrdreikant Zusatzset für Schranke mit Gegengewicht WES 150
  • Feuerwehrdreikant Zusatzset für Schranke mit Gasdruckfeder WES 300D
  • Auflagestütze Schlosskasten Profilzylinderschloss für vertikale Schwenksperren
  • Auflagestütze Schlosskasten Feuerwehrdreikant für vertikale Schwenksperren
  • Schlosskasten Profilzylinder für: Drehsperren und Höhenbegrenzung
  • Schlosskasten Profilzylinder und Feuerwehrdreikant für: Drehsperren und Höhenbegrenzung und WES 31 und WES 41
  • Dreikantverriegelung Simplex für WES 31 Standard und WES 41 Standard
  • Pendelstütze gefedert und höhenverstellbar
  • Schließzwang Ausbauset für Schranke mit Gegengewicht WES 150
  • Schließzwang Ausbauset für Schranke mit Gasdruckfeder WES 300D
  • Ausbauset Schließzwang für Drehsperre und Höhenbegrenzung (nur in Verbindung mit Schlosskasten)
  • Vorhangschloss 60 mm
  • DK 40 Schlosskasten mit Profilzylinderschloss
  • DK 40 Schlosskasten mit Feuerwehrdreikant und Profilzylinderschloss
  • DK 40 Schlosskasten für Vorhangschloss
  • Ablagestütze für HBS50 zum Einbetonieren
  • Ablagestütze für HBS50 zum Aufdübeln
  • Zubehör: Barrierenabhängung
  • Ausbauset Dreikantverriegelung Simplex für Drehsperre und Höhenbegrenzung
